La acest video montarea a fost realizată de către studentul Minea Adrian
În acest videoclip ne este prezentat funcţionarea unui calculator construit din componente.

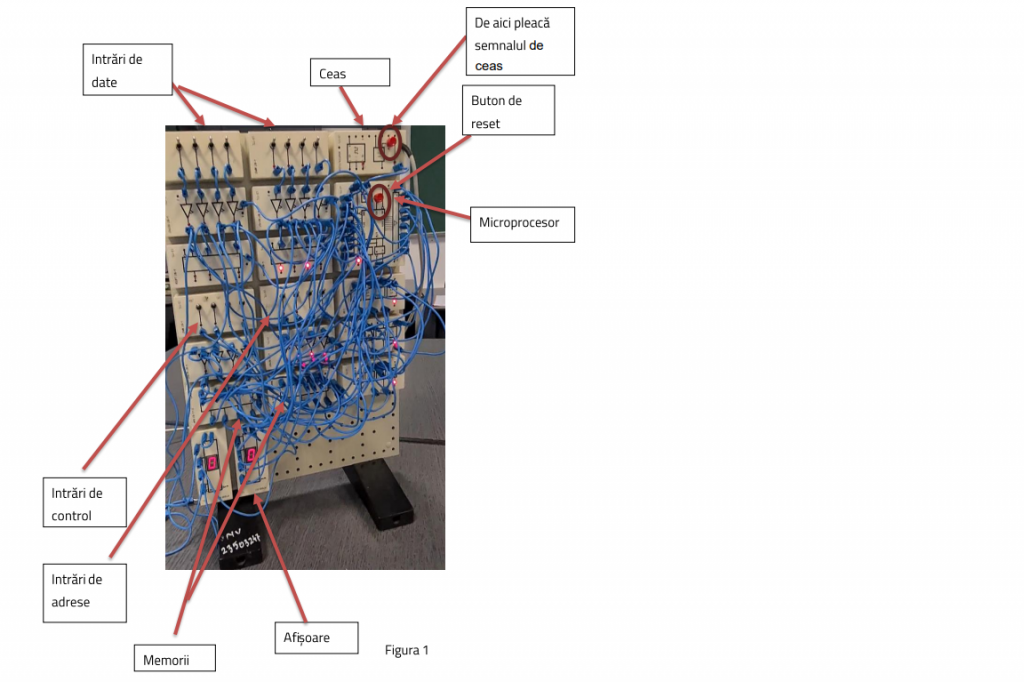

Acesta este alcătuit după cum se poate observa și în figura 1 din următoarele elemente:
✓ Intrări de date
✓ Ceas
✓ Microprocesor
✓ Intrări de control
✓ Intrări de adrese
✓ Memorii
✓ 2 afişoare

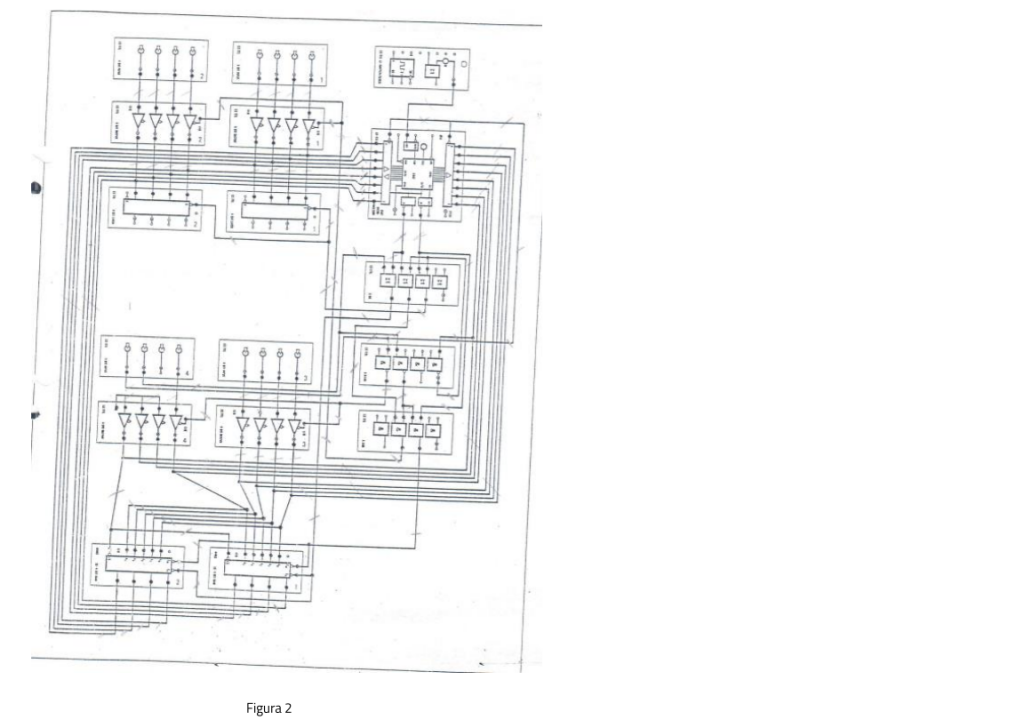

Conexiunile sunt realizate pas cu pas după îndrumar. Schema folosită este prezentată în
figura 2. Această schemă foloseşte Direct Memory Access.
Introducerea unui program în această schema se face efectuând următorii pasi:
- Aducerea procesorului în stare predeterminată / inițială. Acest lucru se face
apăsând butonul de reset - Deconectarea procesorului de la magistrală acționând Direct Memory Access
(DMA)
În acest moment intrările de date sunt în controlul utilizatorului - în cele 7 locaţii de memorie (numerotate de la 0 la 6) se vor introduce
intrucţiunile prezentate în tabelul din îndrumar:
– Se selectează adresa de intrare unde se doreste memorarea
instrucțiunii ( adresa O pentru prima instrucțiune, adresa 1
pentru a doua instrucţiune …..)
– Introducerea instrucțiunii cu ajutorul intrărilor de date
– Pentru a ajunge o instrucţiune în memorie o să se folosească
pentru scurt timp semnalul de scriere
– Procesul se va repeta pentru fiecare instrucţiune ce trebuie
memorată
4. După ce se scrie programul în memorie trebuie deconectate toate semnalele de
la magistrala de date, de adrese și de control pentru ca procesorul să recapete
controlul asupra magistralelor. Semnalul DMA este ultimul cedat procesorului.
În acest moment procesorul a recăpătat controlul asupra sistemului.
Se aduce la adresa O apăsând butonul de reset. După ce vor trece 7 semnale de ceas se va putea
rula prima instrucțiune. Iar de la al 8-lea semnal va rula programul.
Ulterior, se poate observa pe afișor care ne arată magistrala de date că avem în hexazecimal.
